當前位置：高爐循環水節能專家支持系統（二）——功能設計
高爐循環水節能專家支持系統，是在公司獨家提出的MOAR系統節能理論框架的指引下，以熱量、質量傳遞過程原理為基礎，結合冶金工藝，并使用計算機仿真、物聯網和工業大數據分析及其可視化等先進技術，通過信息化、自動化和智能化手段來突破流體系統節能技術瓶頸，構建核心競爭力，增加技術區分度，獲得更為豐厚的技術投資回報。

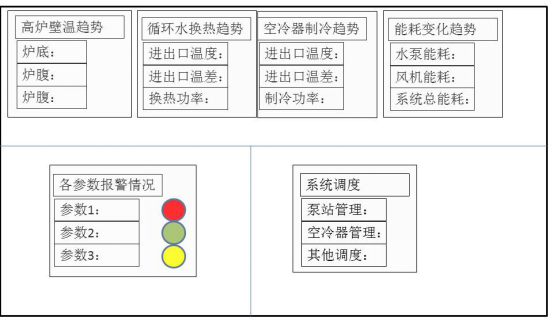

展示功能
(一)在線展示
1、趨勢展示
對與系統節能密切相關的參數，顯示其歷史變化趨勢，這些參數應當包括但不限于循環水流量、高爐循環水進口溫度、高爐循環水出口溫度、高爐循環水溫差、高爐循環水換熱量、空冷器循環水進出口溫度及溫差、爐壁溫度值(最大值、最小值和平均值)、風機功率、水泵功率和系統功率等。
2、報警展示
所有設置有閾值報警的參數，予以實時展示，可以對相關的參數分別設計綠黃紅分別代表安全、警示和危急三種狀態，并可以查詢歷史報警日志。
3、調度展示
顯示實時調度命令并提供歷史查詢。
(二)離線展示
離線展示主要是對分析功能模塊除在線展示之外其他的分析計算結果予以量化顯示以及可視化，主要供專業人員進行研究分析用，不針對現場普通管理和操作人員。重點是分析功能模塊中模塊1至模塊6的功能，考慮到軟件開發的復雜性，這部分可以采取相關的腳本命令予以分析顯示。
功能模塊
1、冷卻壁部分基礎功能：統計得到目標時間區間的冷卻壁各個區域溫度測點的最大值、最小值、平均值和溫差；
2、循環水部分基礎功能：獲得實時的循環水總流量、進口水溫和出口水溫，并計算循環水的總換熱功率和溫差；
3、空冷器部分基礎功能：獲得實時的空冷器循環水總流量、進口水溫和出口水溫，并計算循環水的總換熱功率和溫差；
4、閾值報警：對冷卻壁最低溫度、最高溫度和溫差以及循環水溫度等重要參數進行閾值報警；
5、能耗模塊：統計分析風機水泵總能耗、能耗組成及其隨時間的變化趨勢，統計分析冷卻塔的熱力性能；
6、調度模塊：給出系統節能管理調度命令，主要包括泵站管理(水泵的啟停和到泵等)、閥門開度調節、空冷器/開式冷卻塔風機啟停和變頻調節等日常操作。高爐循環水節能專家支持系統，是在公司獨家提出的MOAR系統節能理論框架的指引下，以熱量、質量傳遞過程原理為基礎，結合冶金工藝，并使用計算機仿真、物聯網和工業大數據分析及其可視化等先進技術，通過信息化、自動化和智能化手段來突破流體系統節能技術瓶頸，構建核心競爭力，增加技術區分度，獲得更為豐厚的技術投資回報。
展示功能
(一)在線展示
1、趨勢展示
對與系統節能密切相關的參數，顯示其歷史變化趨勢，這些參數應當包括但不限于循環水流量、高爐循環水進口溫度、高爐循環水出口溫度、高爐循環水溫差、高爐循環水換熱量、空冷器循環水進出口溫度及溫差、爐壁溫度值(最大值、最小值和平均值)、風機功率、水泵功率和系統功率等。
2、報警展示
所有設置有閾值報警的參數，予以實時展示，可以對相關的參數分別設計綠黃紅分別代表安全、警示和危急三種狀態，并可以查詢歷史報警日志。
3、調度展示
顯示實時調度命令并提供歷史查詢。
(二)離線展示
離線展示主要是對分析功能模塊除在線展示之外其他的分析計算結果予以量化顯示以及可視化，主要供專業人員進行研究分析用，不針對現場普通管理和操作人員。重點是分析功能模塊中模塊1至模塊6的功能，考慮到軟件開發的復雜性，這部分可以采取相關的腳本命令予以分析顯示。
功能模塊
1、冷卻壁部分基礎功能：統計得到目標時間區間的冷卻壁各個區域溫度測點的最大值、最小值、平均值和溫差；
2、循環水部分基礎功能：獲得實時的循環水總流量、進口水溫和出口水溫，并計算循環水的總換熱功率和溫差；
3、空冷器部分基礎功能：獲得實時的空冷器循環水總流量、進口水溫和出口水溫，并計算循環水的總換熱功率和溫差；
4、閾值報警：對冷卻壁最低溫度、最高溫度和溫差以及循環水溫度等重要參數進行閾值報警；
5、能耗模塊：統計分析風機水泵總能耗、能耗組成及其隨時間的變化趨勢，統計分析冷卻塔的熱力性能；
6、調度模塊：給出系統節能管理調度命令，主要包括泵站管理(水泵的啟停和到泵等)、閥門開度調節、空冷器/開式冷卻塔風機啟停和變頻調節等日常操作。
